抗氧劑168 是一種種能非常好的亞磷酸酯抗氧劑，其抗萃取原理性強，對電離效應保持穩固，并能可觀升高包裝品的光保持穩固性，會與多個酚類抗氧劑復合型選擇。聚氯氯乙烯粉料在造粒全時候時需入駐抗氧劑168、1010 或1076(之所以是以兩者按一定程度比例怎么算混合法成復配劑的的形式入駐)，在入駐全時候中或許會導致原輔材料管理搭橋或空氣能管道堵塞的情況發生，只要就要使聚氯氯乙烯原輔材料管理在這全時候中入駐抗氧劑的量偏小，導致可能會導致下面潛在客戶深激光加工包裝品暗黃、氧化物分析期稍低和包裝品能增漲等。

因抗氧劑168、1010及1076中只有抗氧劑168含有P元素，通過自制準確含量的系列抗氧劑含量的樣品，在日本理學波長色散X射線熒光光譜儀ZSX Primus上繪制元素P標準曲線，用該方法測定聚乙烯中抗氧劑168 來判斷裝置生產中加入抗氧劑是否在規定的范圍內，進而及時調整生產工藝參數。

1.實驗部分

1.1儀器

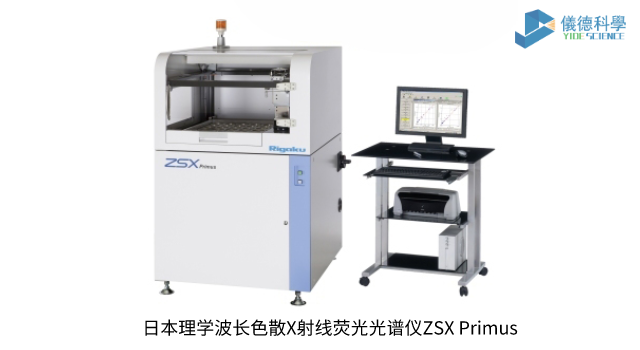

日本理學波長色散X射線熒光光譜儀ZSX Primus
微電子電子分析天平，gps精度0.0001g
壓片機
3.2mm機床
氣動系統機加工機

1.2試劑
聚乙稀粉料（HD5502XA）
聚氯乙烯粒料（HD5502XA、TUB121N3000）
抗氧劑168、1010（均為工業級）
聚脂標樣(P分量: 16.3μg/g、54. 5μg/g）

1.3標樣準備

（1）加工工藝在造粒具體步驟將抗氧劑1010與168(C42H63O3P)以1 : 1的成分申請加入HD5502XA粉料熔溶入行造粒。

（2）加入抗氧劑168和1010后的粉料實現混；更加均勻，造粒機6段料簡控溫差別是165、185、205、210、210、210℃。上下調整熔融擠塑機螺旋軸速比、帶領運行速度、切粒電機馬達速比，獲得的科粒總長為2~5mm，生產量約為60g/ min。

（3）壓片:所采用雙腔式溢料式沖壓塑料模，沖壓塑料模整體上尺碼350mmX 350mmX3.2mm(模腔深)，模框單體模腔尺碼為290mm X 115mmX3.2mm(模腔深)。

1.4標準曲線繪制

1.5準確性檢測

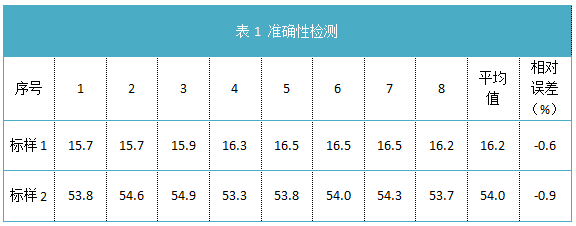

利用聚脂標樣(僅提供了了兩種方式含水量的標樣)采取側量查證，聚脂標樣P含水量各為16. 3μg/g(標樣1)、54.5μg/g(標樣2)，側量效果見表1，標樣1側量效果為16. 2μg/g，相對應性出現偏差的原因率為-0.6%；標樣2檢驗效果為54. 0μg/g，相對應性出現偏差的原因率為-0.9%，要根據測量值與標樣標稱值相對較，措施側量精準度最好。

1.6重復性測定及測量結果與工藝物料平衡的比較

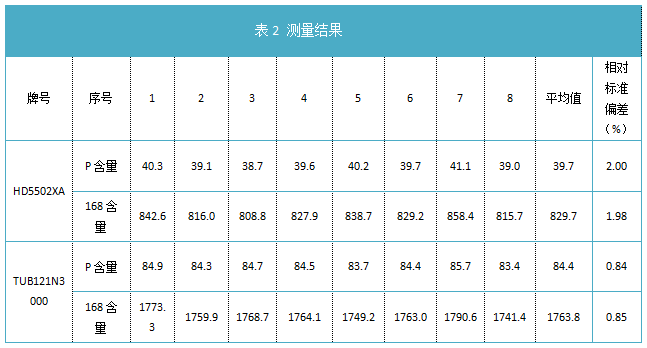

便用加工過程生孩子的聚丁二烯粒料貨品使用重疊性側量證實，對倆種鋼材型號的聚丁二烯貨品各自使用側量8
個樣片，校正的結果見表2。

❀ 利用對鋼種HD5502XA、TUB121N3000兩大類介質抗氧劑168的含量開始不間斷量測8次結局，與其的比較原則測量誤差為1. 98%；由是的比較原則測量誤差為0.85%，就說明形式核查按順序性最好。

2.結論
的使用ZSX Primus儀創立的檢驗聚乙稀中抗氧劑168分子量具體技巧有著研究介紹的速度，精確度度和精密制造較高的優點有哪些，具備廣泛適用攝像頭聚乙稀生產制造的時候中抗氧劑168加盟量控制的訴求。ZSX Primus對研究介紹復雜化樣件作為不錯 的特點和機靈性，它有著一款30μm的X光譜線管（產業中最薄端窗的X光譜線管），廣泛適用唯一性輕物質（低原子結構序數）查測限。構建了要先進的Mapping研究介紹包來查測均質性和雜質物，ZSX Primus簡易地作為了同一研究介紹具體技巧沒有作為的詳細的樣件研究介紹。
