推出時間日期： 2020.10.10
廣州儀德精密科學儀器股份有限公司專業代理日本理學ZSXPrimusⅡ型波長色散X熒光
光譜儀，今天分享ZSX PrimusⅡ波長色散X熒光光譜儀在使用過程中頻繁出現X射線發生器發生異常狀態故障現象及故障處理，其錯誤級別:失敗，出錯部位:X射線發生器，錯誤內容:X射線發生器異常狀態，錯誤代碼:23。
（手機網絡圖片文字）
故障處理
1、首先排除光管散熱差造成的故障。清潔二次水(內循環水)過濾器濾芯，恢復后，流量有所改善(3.75L/min-3.80L/min)，但是故障依然。
2、補足二次水(內循環水)水箱，并調節其水壓由0.32MPa-0.35MPa，其流量也由3.80L/min-3.95L/min，故障依然。

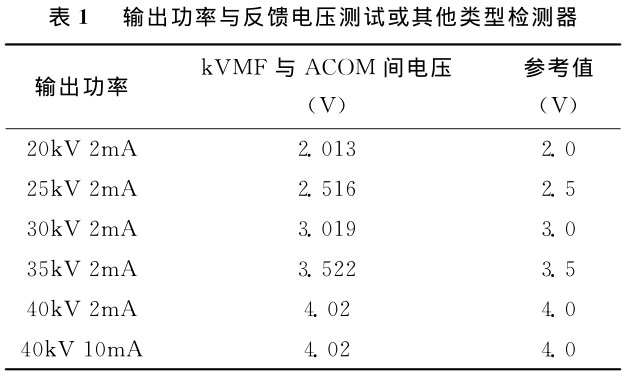

3、察覺X電子束有器(下列縮略詞:XG)告警。認真思考關注，當常規時，XG的Intlk OK燈綠燈亮，Ready綠燈亮，CPURUN綠燈忽閃，X-ray紅綠燈亮，XG的其它燈燈不亮；當出告警時，Feedback Err顯示燈紅亮，并警報器，時偶有時無。可以依照XG測評必須，撥出陽最高光電探測器纜和段開光管燈絲接線頭，在XG有器的MHPS CPU1 PCB板的SW1的第八個打開置on位，并把MHPS CONTROL PCB板上TP35與TP27短接，測評其反應輸出需不需要常規，用萬用表監控XG上的kVMF(+)(注:MF——衡量反應端電壓
)與ACOM(-)，當輸出20kV時，kVMF與ACOM間數臨界值2V，當輸出30kV時，其數臨界值3V，當輸出40kV時，其數臨界值4V，下表但是表 明XG常規；測評XG需不需要常規，配置額定功率為40kV 10mA，操作6小時，XG常規測評但是介紹XG是沒有故障。
4、懷疑光管漏電，絕緣性能不良。清潔光管和陽極高壓電纜頭，重新均勻地涂上專用絕緣膏(KS-64 Shin-Etsu Silicone oil Compound)，防潮，絕緣用，恢復，測試，儀器在功率為20kV2mA下連續工作20小時，未出現故障，再測試，儀器在功率50kV 50mA模式下連續工作48小時，未出現該故障，儀器修復，至今未曾出現過該故障。
原因分析
總而言之表明，該系統故障是由陽極電線電纜身上的KS-64隔絕層膏吸潮后，使隔絕層使用性能不好后導致的設備XG保護英文姿態。
