從文中說了進行意大利斯派克SPECTROLAB M ꦦ光電技術射光譜儀儀隨便分折HT250灰口球墨鑄鐵中Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As等電學稀有元素的的方式，最終的精體積密度和精準的度夠滿足產出條件。

🎉 伴隨質控制上的追求，需對鋼材牌號為HT250灰口鐵質的液壓泵體、液壓泵蓋等重要組件的電學精分Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As推行全解析，為改善運轉生產率，我室組織化試驗臺使用談起德國斯派克公司SPECTROLAB M 光電產品導彈發射光譜圖儀可以直接講解HT250灰口鑄鋼，代替此前使用的ICP-AES解析。經過試驗和改進分析結果的重復性、精密度和準確度均令人滿意。

一、儀器工作條件

👍 1、光譜儀：華燁SPECTROLAB M 光電產品發射成功光譜圖儀，光柵焦距范圍750mm

2、氬氣：含量不需小于99.996%，氣壓0.5±0.05Mpa

3、光譜分析室環境：溫差( 23±2)℃，濕球溫度≤60%

4、電極：鎢棒電極

5、電極間距：3.0mm

二、實驗方法

🧸 1、取測試機械性能澆鑄的試棒殘件，用車床車取中直徑30mm、長20-30mm的圓柱形型樣件，經40目的性砂布磨制鋪平，樣件應無砂眼、氣口等顯然常見問題。

♓ 2、灰鐵質管理樣品管理KYHT250-1的準備：用檢驗過的樣品作均勻性檢驗，從中選擇均勻性良好的樣品加工成中直徑30x50mm柱體型，再作平均性耐壓試驗，適合需要后正確測量各的元素含鐵，中用調控品種為HT250的樣件中Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As等化學上原子的考驗。

🌄 3、設備升溫平穩后載入分折形式環節YC-HT250，對編譯程序實行要求化，要求化土樣用RE12，RN19，SUS5；選擇類型標樣執行類型標準化，多種類型標準規范樣板實用YSB S11071-98(4-1)；考慮灰鐵質控樣YCKYHT250-1展開數據分析，計算的風格修整值。

4、樣品分析：激發三次取其平均值，用元素修正值對樣品平均值進行修正。

三、分析結果精密度

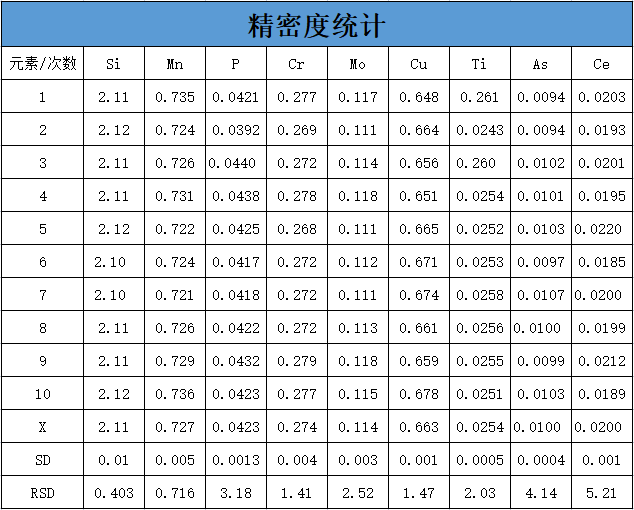

確定講解的方式重復法測生產銷售樣機HT250-1多次，科學試驗的數據和數理分析如表1。

四、分析結果準確度

🎃 采用淺析步驟測試出產產品的樣件，完成較準度調查。每種產品的樣件持續淺析3次，求平對數正態分布值。光電射出射出分析一下一下與物理化學分析一下一下、ICP-AES概述可是篩選見表2。

五、結果與討論

꧙ 伴隨球墨鐵質標樣為白口化合格品，待探討的加工合格品是灰口球墨鐵質，馬上探討的效果出現偏差的原因有很大，這樣配制了與探討合格品冶煉方式和化學式物質同類的灰球墨鐵質控樣KYHT250-1，對定性分析數據參與校核，有中意的的效果。要經過三段周期的匹配，公司法壓根能充分滿足產出請求，從而的延長工作中效果。
