目前，直讀光譜儀在鋼鐵、冶金、機械等行業已日趨普及。許多品牌的直讀光譜儀在出廠是都預制了工作曲線，這大大方便了用戶，也節約了許多因繪制工作曲線所需的標準樣品。同時也帶來了一些問題：因是預制工作曲線，所以檢測范圍也是預設的，而用戶所需檢測的元素范圍隨著新材料的不斷開發應用而變化。有用戶曾遇到這么一個問題：中低合金鋼中鈷，光譜儀程序原檢測范圍是0.01%~0.35%，而樣品中鈷的質量分數在1.0%左右，因是爐前分析，化學分析無法滿足分析速度要求，為快速準確地檢測樣品，需要對工作曲線進行擴展。本文將簡單介紹直讀光譜儀工作曲線的擴展（已鈷為例）。

1.測試那部分

1.1儀器及工作條件

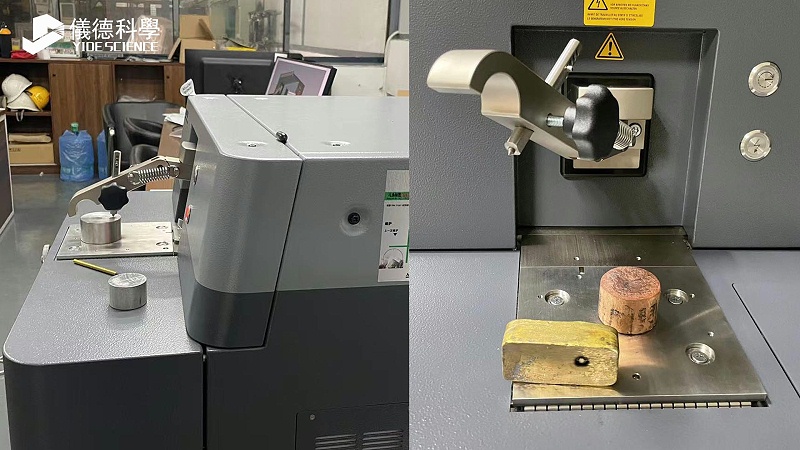

SPECTROLAB型直讀光譜儀：火花激發光源、放電參數可調。
分析條件：沖洗時間2s、預燃時間5s、積分時間8 s(其中碳5s、其它元素3s)。
分析間距：3.4mm 、分析線Co: 384.547nm、參比線 Fe: 360.886nm。

1.2試樣制備
由于樣品是中低合金鋼，一般取圓柱形樣品，切取部分圓柱體進行分析。激發面在粒度為0.35mm的氧化鋁砂紙上磨制后，在儀器上激發分析。激發面應平整，無夾雜、裂縫等缺陷。

1.3工作曲線
本儀器使用的工作曲線是持久曲線，采用兩點校準法校準工作曲線。按試驗結果設置工作條件，依據儀器專用軟件，用三十五個標樣值擬合鉆的新的工作曲線，鉆元素工作曲線的相關系數為0.9999。原測定范圍是0.01%~0.35%，擴展后是: 0.01%~2.0%。

2.成果審議

2.1預燃時間及積分時間
合適的預燃時間，是為了獲得靈敏且穩定的測定結果，而積分時間則是計算分析結果所必需的。本方法按儀器出廠設置: 預燃時間為5s，積分時間為8s。

2.2鉆工作曲線的擴展
欲擴展本儀器工作曲線的檢測范圍，要有標準樣品(本試驗用樣品鉆質量分數為2.0%)或經準確定值的內控樣品。

2.3校正樣品
在發射光譜分析中，基體及第三元素的影響是普遍存在的。本法中的工作曲線己對除光譜干擾外的基體及元素間的干擾進行了校正，為消除或減少其它如冶金工藝、組織結構不同等影響，本方法采用內控樣品和標準樣品結合使用，以提高結果的準確性。

2.4氬氣純度
氬氣作為本儀器的分析載氣，其純度直接影響分析結果，氤氣純度應在99.994%以上。

2.5樣品分析
以已建設成功的土樣的提升面為上探針，鎢探針做下探針，在相對應的介紹系統程序下，由直讀光譜定性數據了解儀測定法。軟件應用本措施對里控土樣的介紹結論及與有機化學介紹對比見表 1。結論認為:介紹結論復合行業標準(GB223)準許差的標準。

實踐內容表述：運用該的方式檢測鋼中鉆設計元素,高效精確度,可做到企業實際上的產生的還要同一范疇了直讀光譜圖儀各種測評區間，為別的這樣鋼才的各種測評奠定了了基本知識。應用領域此法對鋼中砷做了擴容(由0.075%擴容到0.30% );(由2.0%擴容到10.0% )。

可以參考規范標準：
光譜分折分折文集
