返回列表
源于：
儀德
推送時間日期： 2021.04.07
為改善鋼材性能，耐候鋼中加入了稀土元素。以往，相關的產品標準并未對鋼中稀土含量作出具體規定，2000年鐵道部下發了《鐵道車輛用耐大氣腐蝕鋼供貨條件》，明確規定耐候鋼需作成品中稀土含量分析，且稀土總量應控制在0.001 % ~0.040 %的范圍內。對于冶煉、軋制一體化的冶金企業來說，常規的化學分析方法在分析速度上難以滿足工藝要求，而光電直讀光譜法可同時測定稀土元素各分量，速度快，靈敏度較高，以
直讀光譜儀SPECTRO MAXx 08為例，其能鑒別金屬行業所使用的所有元素，能短時間測量出數據結果，兼具優良的準確性和穩定性。因此，本文采用直讀光譜儀SPECTRO MAXx 08進行測量，確定究竟多少個稀土分量之和可滿足生產要求是需要首先解決的問題，同時，需要建立成品試樣中稀土的直讀光譜分析方法。
試驗
分析儀器及設備
砂帶磨樣品
臺式直讀光譜儀SPECTRO MAXx 08（德國斯派克）
樣品分析
用標樣樣品時對La、Ce、Pr、Nd、Sm各分析通道進行漂移校正及確認分析，當各元素高低標確認值均落在控制界限以內后進行試樣分析，將上述五個稀土元素含量求和:
∑Re(%)= La(%)+Ce(%)+ Pr(%)+ Nd(%) + Sm(%)
結果與討論
用稀土含之和代表稀土總量的可行性
眾所周知，稀土族由十五個元素構成，其中La、Ce、Pr、Nd、Sm為輕稀土元素，其余十個為重稀土元素，在我國的稀土資源中五個輕稀土占了稀土總量的絕大多數，進一步的調查也應證了這一點:從成品卷材上截取試樣，先用化學法分析稀土總量，再用直讀光譜儀分析稀土總量，并作比較:

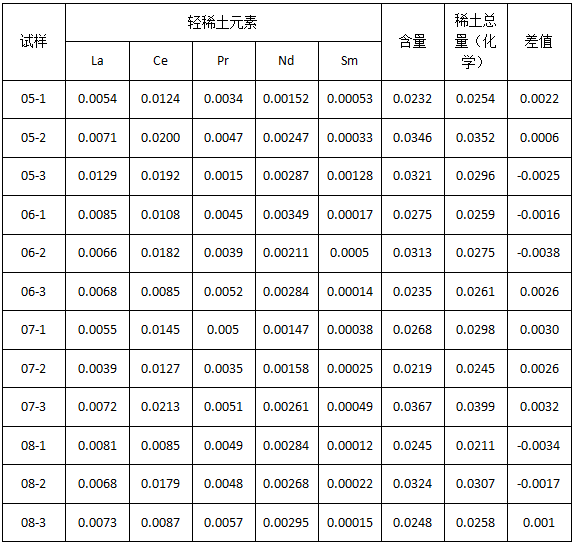

表1 輕稀土與稀土總量
直讀光譜分析與化學分析稀土總量的偏差主要來自兩個方面：即兩種分析方法各自的分析誤差和直讀光譜分析采用近似表達所產生的偏差。
成品試樣中稀土元素的分布
由于治煉澆注工藝的限制，我們不可能在中間包取到含稀土的鋼樣，只能在熱軋卷上剪取。為弄清稀土元素在樣品中的分布便于今后制定實用制樣要求，我們進行了如下試驗，從試樣表面開始每隔0.3mm磨去一層試樣，并測定稀土含量(五分量之和) ，將試驗結果作圖。 見圖。

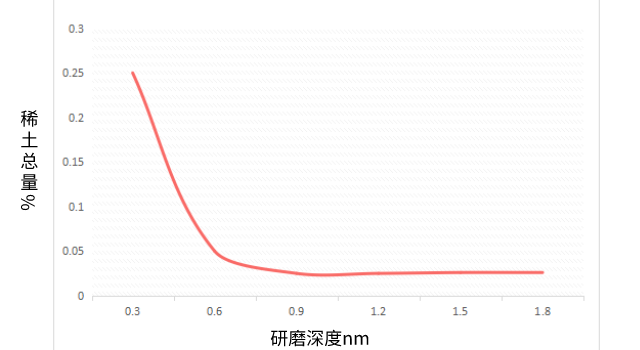

試驗結果圖
由圖可見，熱軋板表面有一個Re富集層，在向鋼板中心延伸的過程中稀土濃度遞減，大約去皮1mm后，∑Re（%）即趨于穩定，因此將1mm作為規定去皮深度，只有這樣才能避免因操作不統一而使分析結果出現偏差。
分析精度
將熱軋板按要求加工后，連續測量十次，結果見表。

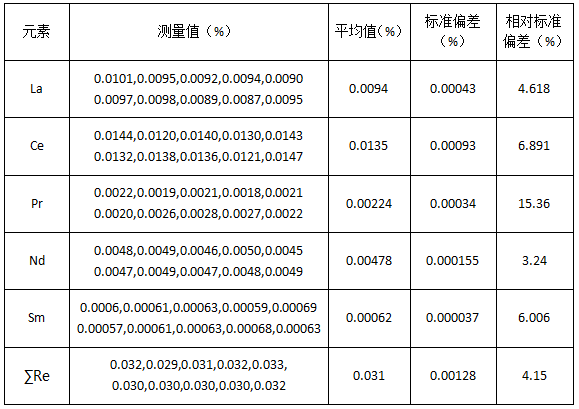

表 稀土分量測試精度
從實驗數據來看，光譜分析值精度良好，能夠滿足分析要求。
樣品分析結果
隨機抽取十個試樣，分別用光譜法和化學法分析，結果見表。

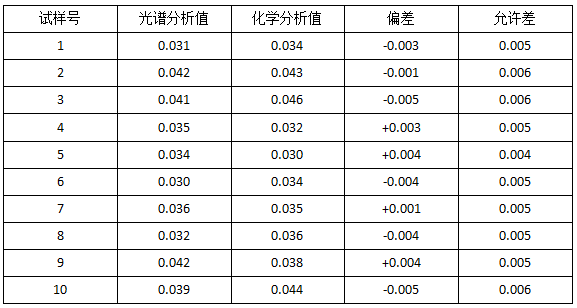

表 光譜法與化學法分析值的比較，∑Re（%）
應力測試判定的光電公司直讀光譜儀概述法測試鋼中稀土元素金屬量的概述方案兼備簡單方便易行，精準度不高，概述耗時短(制樣、概述耗時不以上10min)的優點，制樣光譜儀概述概述與檢查是否概述值差均在《GB/T223、49- 94提純區分—偶氮氯瞵mA光度法測試稀土元素金屬量》的可以范圍內以內，完全性能夠實現場地生產加工檢檢的需要。
020-87026501
全國服務熱線
掃一掃 微信二維碼
