020-87026501
鋁在鋼中主耍是以材料固溶身材式有著，也存在少的部分腐蝕鋁和AIN，鋼中的氧化鋁一般不溶于酸稱為“酸不溶鋁”。鋁含量及酸溶鋁與酸不溶鋁的比例對連鑄工藝至關重要，如果不能準確控制鋁含量及不同狀態鋁的比例，就不能進行正常的生產，因此，對鋼中鋁含量與不同狀態鋁含量的測定非常重要。隨著光電直讀法技術、工藝的進步，準確快速測定鋼中不同狀態的鋁含量成為了可能，是通過峰值積分及平穩放電時的對比分析可測得不同狀態鋁的含量。下文儀德公司將介紹使用斯派克光電直讀光譜儀測量低合金中酸溶鋁、酸不溶鋁的含量變化。
一、實驗部分
1. 分析儀器與系統 2. 工作能力ไ 氬氣：飽和度＞99.999%、靜態式的水國內流量0.5L/min、動態圖片水國內流量5L/min
鎢電極材料：90°頂角、極距：4mm
3. 實驗技巧𓃲 法測定分析儀器的精密度單位。各用取國度細則光譜分析試樣S9255、S9257、S9258、86-1，各持續測量11次,取其遺傳變異標準值 S%,與檢測設備出廠設置高技術標準相比。
𓄧 4. 判斷相等含鋅量的規范原材料。規范原材料打磨后,連續激發三次取平均值,比較全鋁、酸溶鋁的測定值與標準值。
5. 光電子直讀光譜分析儀校正錯鏈鋼中全鋁含水量。二、結果與討論

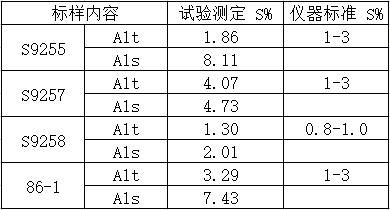

1. 精硬度測試儀

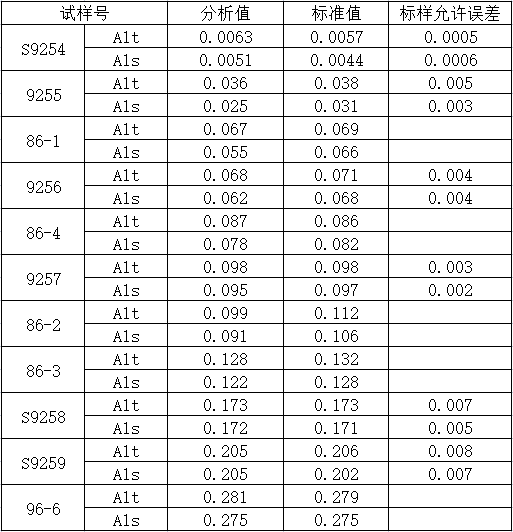

🐬 上表數值闡明,采用了峰值積分技術 PIM后，光電直讀光譜測定酸溶鋁、酸不溶鋁的準確度，基本令人滿意。
3. AIt 與 AIs 光譜分析檢查是否測量

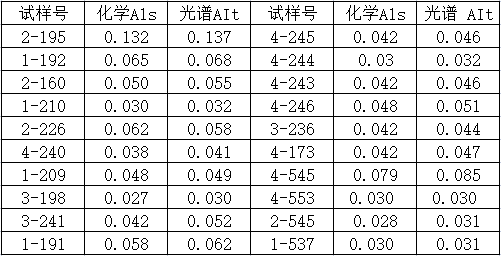

🍸 從列表中可可以看到，光譜儀儀測量的全鋁的含量比壞血酸 -CAS 光度法測得的酸溶鋁含量大，我們認為這個含量差距主要是因為酸不溶鋁的存在造成的。
三、結論
🍌 在巧用了峰峰值積分規則技藝 PIM 以后，對于低合金鋼中全鋁含量和酸溶鋁、酸不溶鋁含量的測定體現出光電直讀光譜法準確、快速的優點，能保證生產需要，通過部分替代化學法測定,降低了分析成本。
分類的標準：斯派克光譜圖解析綜述集
全國服務熱線
掃一掃 微信二維碼
