在鋁電解法生產的階段中，會出來某些損壞槽原因分析塑料鋁樣中殘渣事物，有點是硅、鐵兩主要其它雜物設計元素的含鐵升比率的提升。硅、鐵設計元素成分的增適度度與鈦電極法槽損壞度不成比例例社會關系。如要定位鈦電極法槽上班狀態，實現了產出步驟的把控好，就需便捷、最準地旋光度的測定硅、鐵的成分。

一些塑料鋁樣中，硅、鐵設計量變幻繁多，此二者間量變幻也沒有某種的百分比相互影響，在光譜儀圖分析時候判斷時，不可找尋到適宜的內控樣，在光譜儀圖分析儀精孔隙率、安穩性都比較好的要素下，是一個鋼材拉伸試驗光譜儀圖分析值的準度度就基本性上決定于內控樣的定值。在判斷一些塑料鋁樣時顯示，在鐵設計量以上 2.6% 時，硅、鐵之間影響，或者隨此二者分子量的變化無常有差異而相護要素的成度也有差異。

🔯 在定性分析測試圖片中通時遇到，光譜圖儀原版的鋁鋁合金組合剖析源程序，在鐵量不低于 3%時，研究分析的準確的度差，原故也許是原鐵較準曲線上直播點子數少， 在廣泛試驗檢測的基礎條件上，這篇文章可以通過全新選取進行分析線對，延申本來的折線，回到確定。一條路進行效正過的鐵進行校正折線上代理點子數較多，解析準確程度高， 測定法報告與化工法一致。

確認一大批實驗室檢測發現了，這對于鐵分子量不低于 2.6% 的金屬材質鋁樣，可會根據含磷量的程度可以分為四種:第一次類為硅含氧量少于 1% ； 第二個類為硅水分含量超過 1%。校正時，對第一個類鋁樣，在鋁鋁合金組合剖析子程序中分劉海別檢測硅、鐵的元素濃度；對2.類鋁樣， 在普鋁講解應用系統程序旋光度的法測定硅分子量的，再在鋁金屬講解應用系統程序中旋光度的法測定鐵設計元素分子量的， 在對一兩個鋁樣實施硅、鐵分別檢測法時，分別為施用一定的內控樣去單獨的因素含量的較正，本的方法便捷、更準，經與物理法核查三十分接觸。

一、實驗部分

1.  儀器與測試

華燁SPECTRO LAB 光譜圖儀

氣飽和度為99.998%

2.  光源參數選擇

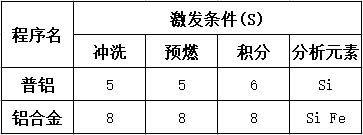

要才能得到不錯的光照指標，將氬氣沖泡耗時、預燃耗時、愛情火花會員積分卡、電弧焊接會員積分卡按各不相同的耗時組合有了大批量校正，后肯定的燈光產品參數見表1 。

3.  樣品分析

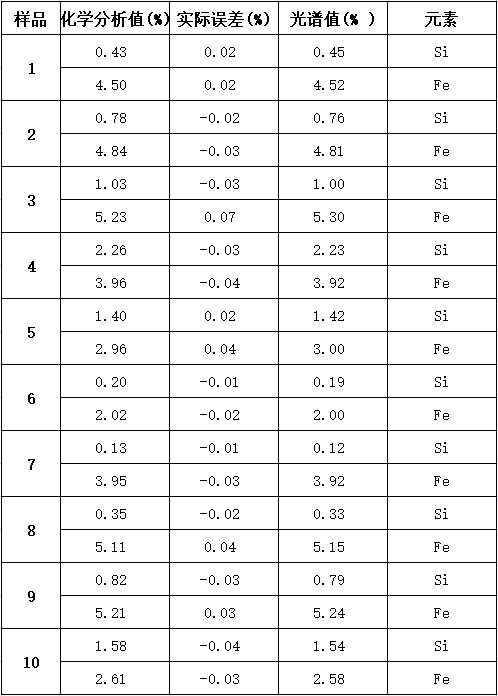

ܫ 取硅、鐵含碳量各個的顆粒狀黑色金屬鋁樣，對硅、鐵重元素差別展開光譜圖核查,判斷結果見表2。 從表2確知，本措施分析的精確較高，能考慮種植檢驗檢測的需要。

4.  方法精密度

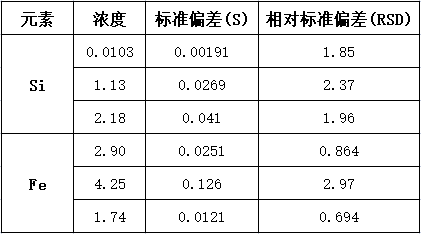

🐻 表3是在確定的光照運作下對材料鋁樣進行10法測定的成果。從表3推測，本最簡單的方法 具有較高的要求。

二、 結果與討論

本方式精準度較高、誤差好。與化學反應法很，盡快簡變，省去人事、自有資金，對達到鋁鈦電極生產方式流程的控住擁有現在實際意義。

這段話數據采集于光譜圖剖析文獻資料集
